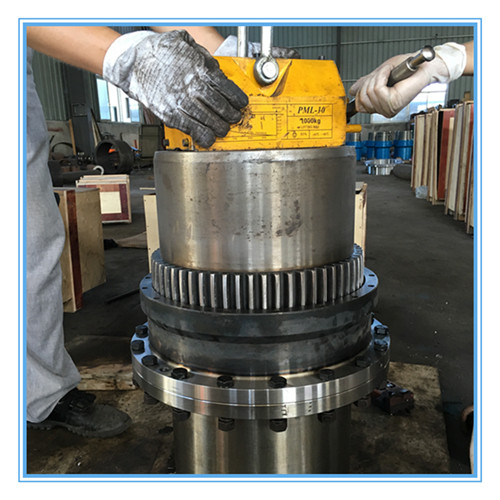

非标鼓形齿联轴器 带制动轮鼓形齿式联轴器直销

来源:本站   作者:匿名   发布:2017/8/30   修改:2017/8/30   隶属于:行业新闻

海诚机械竭诚为你定制各种联轴器:弹性联轴器、齿式联轴器、万向联轴器,更多型号请来电咨询,联系电话:18913433240

常用鼓形齿联轴器标准型号有: GICL型,GICLZ型鼓形齿式联轴器JB/T8854.3-2001 GIICL型,GIICLZ型鼓形齿式联轴器JB/ZQ4378-86 GCLD型,GIICLD型鼓形齿式联轴器JB/T8854.1-2001 WG型鼓形齿式联轴器JB/ZQ4186-97 WGT型接中间套鼓形齿式联轴器JB/T7004-93 WGP型带制动盘鼓形齿式联轴器JB/T7001-93 NGCL型带制动轮鼓形齿式联轴器JB/ZQ4644-97 NGCLZ型带制动轮鼓形齿式联轴器JB/ZQ4645-97 鼓形齿联轴器零件结构图作为一种传动装置的鼓形齿联轴器是由普通直齿联轴器发展演变而来的,鼓形齿联轴器在国外许多先进的工业国家已有种种标准及系列产品,由两个鼓形外齿套与一对直齿内齿齿圈等零件组成。靠内,外齿的啮合传递转矩,并通鼓形外齿套的直齿的内齿圈的轴线摆动(称角向位移)来补偿俩传动轴线的相对偏移。齿长方向的鼓度越大,其角向位移越大,****达6°,一般使用推荐1°~1.5°,而旧的齿轮联轴器只允许0.5°;从弯曲强度和承载能力来看,在相同的工作条件下鼓形齿联轴器传递扭矩可提高15~20%。齿长方向的鼓度,使齿对接触情况较好,因此鼓形齿式联轴器有传动能力大、角位移大、传动平稳、效率高、寿命长等优点。因此逐步取代直齿联轴器,并广泛用于冶金机械,重型、矿山机械,起重、运输机械等传动。 齿式联轴器径向尺寸小,承载能力大,常用于低速重载工况条件的轴系传动,高精度并经动平衡的齿式联轴器可用于高速传动,如燃汽轮机的轴系传动。外齿分为直齿和鼓形齿两种齿形,所谓鼓形齿即为将外齿制成球面,球面中心在齿轮轴线上,齿侧间隙较一般齿轮大,鼓形齿联轴器可允许较大的角位移(相对于直齿联轴器),可改善齿的接触条件,提高传递转矩的能力,延长使用寿命。

我公司长期为客户定制上述鼓形齿式联轴器,尺寸可按需制作,工艺成熟,价格优惠,欢迎来电咨询!
