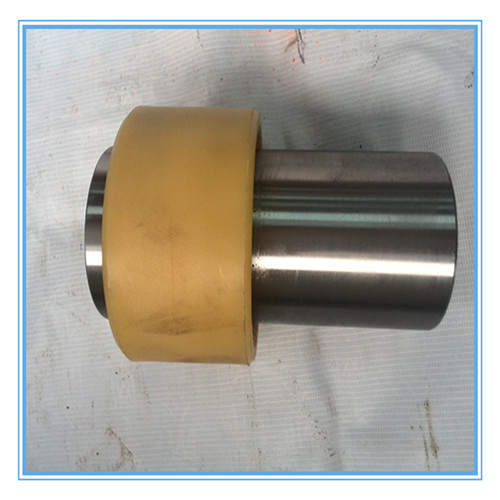

TGL型鼓形齿式联轴器

发布于：2016/2/16   隶属于：鼓形齿式联轴器

尼龙内齿圈齿联轴器其内齿圈材料采用MC尼龙材料，外齿轴套采用45号锻钢，具有尺寸小、重量轻、转动惯量小、噪音小、装拆方便、不用润滑等优点，可应用于中小转矩的工况环境，例如风机、水泵、润滑泵、纺织机械等。　
TGL型尼龙内齿圈鼓形齿式联轴器为国标型号，我厂生产的另一种尼龙内齿圈联轴器为NL型内齿形弹性联轴器。TGL型鼓形齿尼龙齿圈联轴器有以下三种结构型式：A---型基本型：B---型内挡圈型：C---型外挡圈型。

   TGL型尼龙内齿圈鼓形齿式联轴器(JB/T5514-91)

型号 公称转矩 Tn N.m 许用转速(n) r/min 轴孔直径 d1,d2 轴孔长度 D D1 B B1 S d ****重量 kg
A,B型 C型 A,B型 C型 A,B型 C型 A,B型 C型
TGL1 10 10000 6-14 16-27 40 - 25 38 - 17 - 4 M5 0.2 -
TGL2 16 9000 8-19 20-30 48 - 32 38 - 17 - 4 M5 0.278 -
TGL3 31.5 8500 10-24 22-38 56 58 36 42 52 19 24 4 M5 0.482 0.533
TGL4 46.5 8000 12-28 27-44 66 70 45 46 56 21 26 4 M8 0.815 0.869
TGL5 63 7500 14-32 27-60 75 85 50 48 58 22 27 4 M8 1.39 1.52
TGL6 80 6700 16-38 30-60 82 90 58 48 58 22 27 4 M8 2.02 2.15
TGL7 100 6000 20-24 38-84 92 100 65 50 60 23 28 4 M8 3.01 3.14
TGL8 140 5600 22-48 38-84 100 100 72 50 60 23 28 4 M8 4.06 4.18
TGL9 355 4000 25-70 44-107 140 140 96 72 85 34 41 4 M10 8.25 8.51
TGL10 710 3150 30-85 60-132 175 175 128 95 95 45 45 6 M10 16.92 17.10
TGL11 1250 3000 40-110 84-167 210 210 165 102 102 48 48 8 M10 34.26 34.56
TGL12 2500 2120 50-125 84-167 270 270 192 135 135 63 63 10 M16 66.42 66.86
