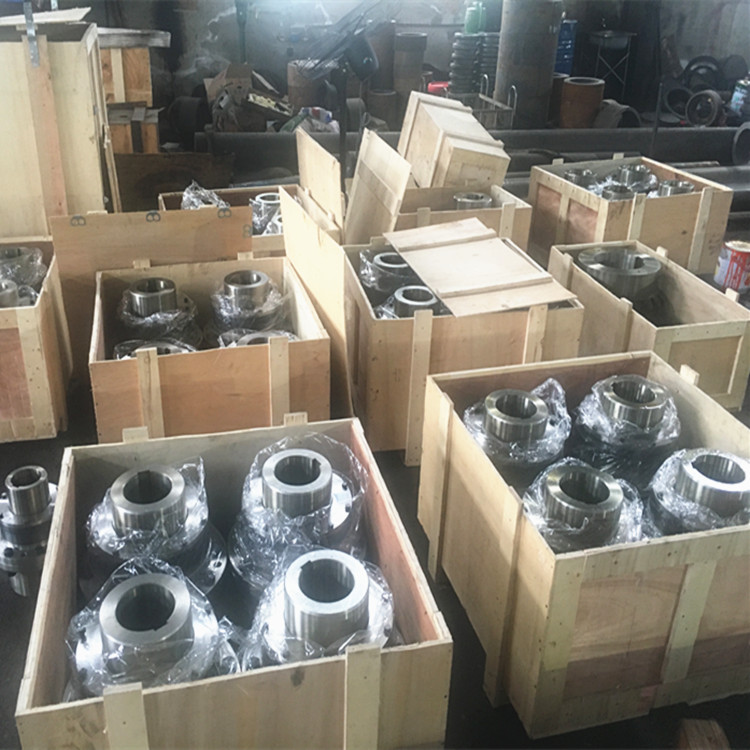

GCLD型接电机轴伸鼓形齿式联轴器厂家

来源:本站   作者:匿名   发布:2023/3/22   修改:2023/3/22   隶属于:行业新闻

GCLD型接电机轴伸鼓形齿式联轴器采用GIICL基本型的齿型啮合参数,齿间距小,允许相对径向位移小,结构紧凑,转动惯量小,适用于与电机配套的场合。 GCLD电机轴伸鼓形齿式联轴器型号 GCLD1、GCLD2、GCLD3、GCLD4、GCLD5、GCLD6、GCLD7、GCLD8、GCLD9、GCLD10 鼓形齿式联轴器由带鼓形齿式的半联轴器、带连接法和内齿圈的外套、带外球面的承载环、端盖和密封圈等组成。与其他卷筒用联轴器比较,具有工作稳定,能承受 很的径向载荷和传递较大的转矩,结构紧凑牢固,系列化设计,可简化整机结构,减轻设备重量,调位性能好,安装、调整方便等特点。其主要用于起重设备中起升 机构的减速器输出轴与钢丝绳卷筒的联接,也适用于其它类似的既传矩又承受径向载荷的机械设备,但不能用作需承受轴向载荷的传动。 GCLD 型—鼓型齿式联轴器 (JB/T 8854.1-2001)代替JB/ZQ4380齿式联轴器是由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。

外齿分为直齿和鼓形齿两种齿形,所谓鼓形齿即为将外齿制成球面,球面中心在齿轮 轴线上,齿侧间隙较一般齿轮大,鼓形齿联轴器可允许较大的角位移(相对于直齿联轴器),可改善齿的接触条件,提高传递转矩的能力,延长使用寿命。有角位移 时沿齿宽的接触状态。 该联轴器的轴孔和键槽型式及尺寸按GB/T3852的规定,其键槽型式有ABB1CD型。 该鼓形齿联轴器的技术要求按JB/T8854.2-2001中的第4章的规定,其中联轴器润滑脂用量按本标准的规定。 联轴器****外径D:127-362mm 轴孔直径d:22-200mm 轴孔长度:52-352mm 公称转矩:1120-50000N.m 许用转速:4000-2100r/min
